Quando só se disponha de pequena intensidade de corrente, torna-se necessário um elevado número de espiras para criação de quantidade de magnetismo apreciável, enquanto que quando se disponha de corrente de elevada intensidade, bastará uma quantidade relativamente pequena de espiras de fio.
Quando se tem indutâncias ligadas em série, como ilustrado à Fig. 8, bastará somar suas autoinduções individuais, já que cada uma de per si auxilia a opor a qualquer alteração na corrente através todo o sistema. Assim, três bobinas que tenham 75, 125 e 10 microhenrys de indutância terão uma indutância resultante, quando ligadas em série, de 75 + 125 + 10 = 210 microhenrys.

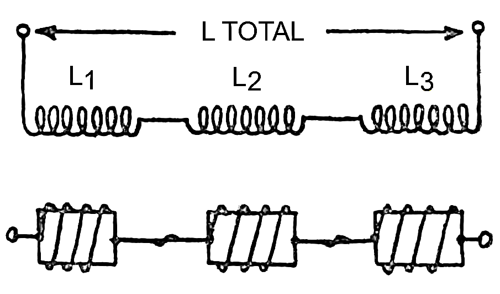

Figura 8 — Indutâncias em série.
E’ usual ligar indutâncias em série com o objetivo de aumentar a indutância total. Tais indutâncias são chamadas “bobinas de carga”.
INDUTÂNCIAS EM PARALELO
Onde haja indutâncias ligadas em paralelo, a indutância resultante será:
1 / L = (1 / L1) + (1 / L2) + (1 / L3)…

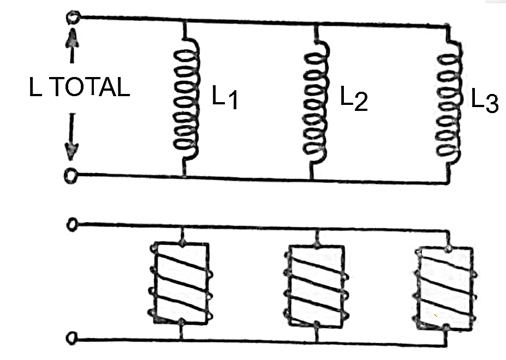

Figura 9 – Indutâncias em paralelo
