ABC do Rádio – Parte II

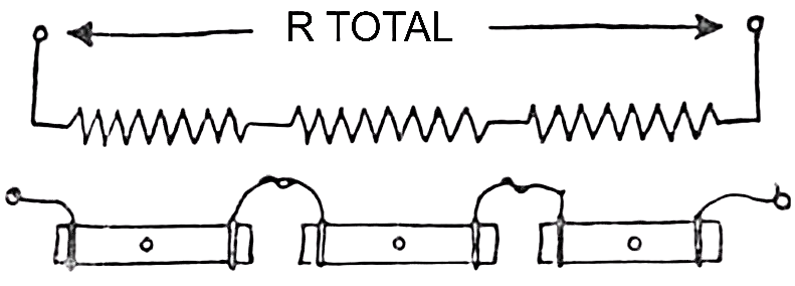

Figura 4 – Resistências em série

RESISTÊNCIAS EM PARALELO

Quando a resistência num circuito for constituída de duas ou mais resistências dispostas em paralelo, teremos condição inteiramente diversa. A resistência efetiva será menor que a menor das resistências existente no conjunto.

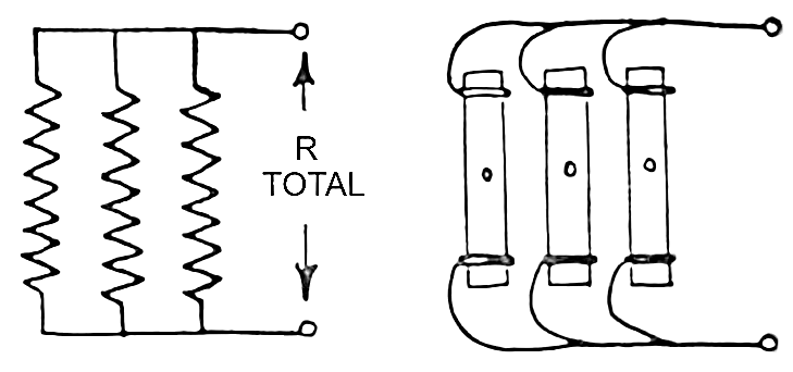

Fig. 5 — Resistências em paralelo

A resistência efetiva é encontrada pela equação:

1 / R = (1 / R₁) + (1 / R₂) + (1 / R₃) + …

A equação reciproca para somente duas resistências em paralelo poderá ser assim simplificada:

R = (R₁ x R₂) / (R₁ + R₂)

A potência dissipada em calor numa resistência pode ser determinada pelas seguintes relações:

W = I x E

W = I² x R

W = E² x  R

Onde W = potência em watts
