Condensadores de mica, consistindo em duas ou mais tiras de folha metálica separadas por folhas de mica. O conjunto é moldado num invólucro, geralmente de matéria plástica. Há condensadores de mica do tipo fixo e do tipo variável. Os fixos são empregados para acoplamento e passagem de R. F., estando seu valor compreendido entre 10 e 5 000 micro-mícro-farads (10 a 5 000 µµF).
Os tipos variáveis são usualmente chamados compensadores e ajustadores (e também conhecidos no Brasil pelas palavras inglesas “trimmers” e “padders”, segundo se usem ligados em paralelo ou série com uma indutância), sendo empregados para ajustar ou calibrar circuitos. São fabricados em valores compreendidos entre 1 e 1 000 micro-micro-farads (1 e 1 000 µµF).
Os eletrolíticos (secos e molhados) são condensadores de alta capacitância usados nos filtros das fontes de alta tensão. Uma das armaduras deste tipo de condensadores consiste em folha de alumínio ou liga de alumínio sobre a qual se forma, pela ligação da armadura a uma tensão C. C. positiva, uma delgada película de óxido com propriedades isolantes. Este eletrodo é imerso num liquido eletrolítico, em tipos “molhados”, servindo o eletrólito como segunda armadura, sendo a conexão feita por meio de um segundo eletrodo imerso no eletrólito ou servindo como recipiente para ele. Este último eletrodo ê o negativo. O eletrólito é usualmente uma solução de bórax e ácido bórico.
O condensador eletrolítico “seco” é similar, mas seu eletrólito é contido numa gaze embebida, a qual serve de separação entre os eletrodos provido e desprovido de película. Em ambos os tipos o dielétrico é constituído pela fina película; este fato, associado à área relativamente grande de armaduras, proporciona a este tipo de condensador uma grande capacitância em espaço reduzido.

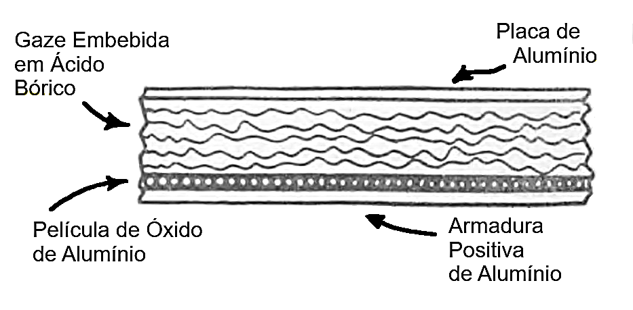

Fig. 16 – Corte transversal de um condensador eletrolítico
Há, porém, uma diferença importante e os outros tipos de condensadores fixos descritos há pouco. É que a placa sobre a qual se formou a película deve ser sempre mantida a potencial positivo em relação ao outro eletrodo. Assim, esse tipo de condensadores só se pode empregar em circuitos em que se aplique aos seus terminais uma corrente continua estável ou, quando muito, pulsativa.
