Quando um jorro d’água vindo da bomba vai de encontro ao diafragma A. toda ela não consegue passar, à razão com que é impelida pela bomba, através a pequena abertura, sendo por isso parcialmente detida. Isso fará com que reflua para o reservatório 1. Quando cessa o jorro, o fluxo através o diafragma é mantido pelo esvaziamento do reservatório 1. Graças ao emprego de outros sistemas idênticos, a água, no extremo da tubulação, fluirá de modo contínuo, apesar da bomba a ter inicialmente impelido em jorros sucessivos.

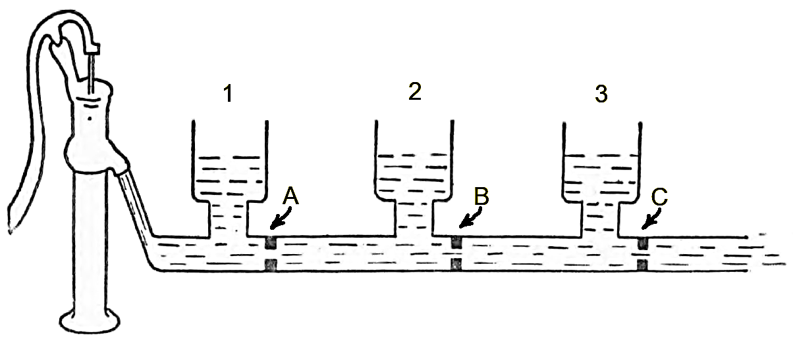

Fig. 19 — Comparação da indutância e capacitância a um sistema hidráulico.
QUESTÕES PARA RECAPITULAÇÃO
1. Qual é a unidade prática para a capacitância? Como é abreviada?
2. Quando se liga um condensador a um circuito elétrico, a corrente através do condensador atinge instantaneamente o seu valor máximo? E a tensão?
3. Do ponto de vista construtivo, quais os tipos de condensadores encontrados em radiorreceptores?
4 Os condensadores eletrolíticos devem ser usados em circuitos de C. A. ou de C. C.?
Porque?
5. A capacitância resultante será maior ou menor que qualquer capacitância individual de condensadores ligados:
a. Em série?
b. Em paralelo?
6. Exponha, em suas próprias palavras, as funções de condensadores e indutâncias num circuito C. C. em cuja fonte a tensão e corrente não são de valores constantes.
