PERDAS EM TRANSFORMADORES
Se se usasse, em transformadores, um núcleo constituído de um bloco compacto de ferro, este se poderia considerar um secundário de uma só espira, no qual se induziria uma tensão elétrica de baixo valor, em virtude do campo magnético variável nele existente.

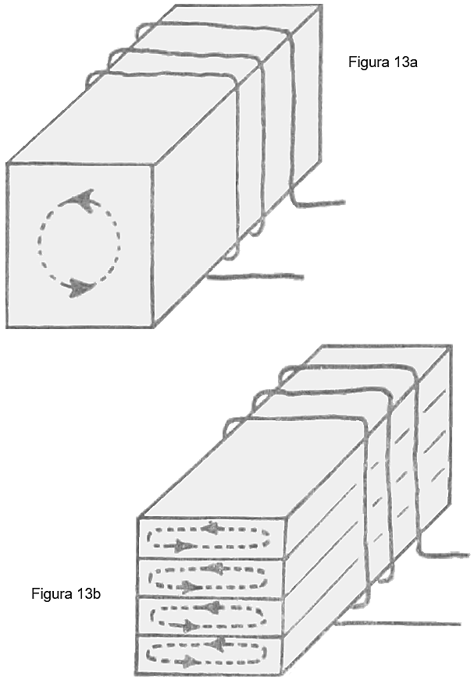

Isso ocasionaria correntes circulares de grande intensidade e produziria o mesmo efeito que uma espira em curto-circuito no interior do núcleo, como está ilustrado à Fig. 13-A.
Tal corrente, fluindo em torno do núcleo, ocasionaria grande calor, que rapidamente aqueceria o núcleo e enrolamentos, reduzindo a eficiência, já que tal corrente seria desperdiçada. Estas correntes são as chamadas correntes de Foucault — ou, em inglês, correntes Eddy ou de turbilhão.
QUESTÕES PARA RECAPITULAÇÃO
1. Quais os princípios em que se baseia o funcionamento de transformadores?
2. Os transformadores são máquinas perfeitas?
a. Por que?
3. Qual a constituição usual do núcleo empregado em transformadores de força e qual a sua razão?
RECAPITULAÇÃO
4. Como se emprega um transformador para associação de circuitos com impedâncias diferentes?
5. O que determina as relações de correntes, tensões, e impedâncias entre primário e secundário de um transformador?
