UNIDADE DE CAPACITÂNCIA
A unidade de capacidade é o farad, sendo ela determinada pela quantidade de eletricidade (1 Coulomb) armazenada quando aplicado 1 volt de energia exterior.
O farad é uma unidade demasiadamente elevada, razão pela qual se usam em rádio o micro-farad (µF), que é um milionésimo de farad, e o micro-micro-farad (µµF) Que é um milionésimo de micro-farad.

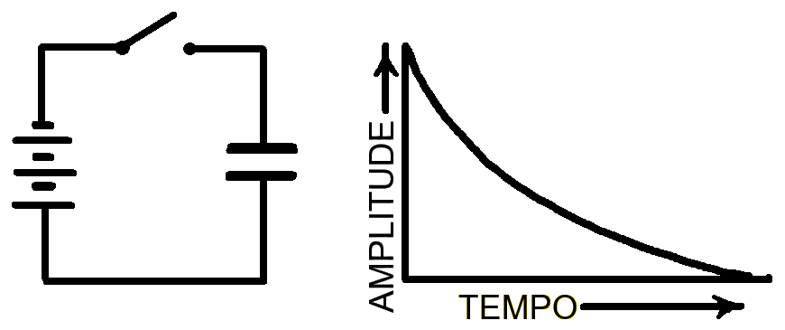

Fig. 15 – Fluxo de corrente através de um condensador
CAPACITÂNCIA
A aptidão de um condensador para armazenagem de energia elétrica é chamada capacitância. Se o isolamento do condensador fosse perfeito, ele manteria sua carga indefinidamente. A capacitância de um condensador depende de três fatores: 1) a superfície total do condutor (armadura) em contato com o dielétrico; 2) a espessura do dielétrico; 3) a natureza do dielétrico.
TIPOS DE CONDENSADORES
Há quatro tipos comuns de condensadores usados em radiorreceptores:
Condensadores variáveis, que empregam ar como dielétrico e são construídos com placas metálicas constituídas em conjunto de rotor e estator. São fabricados com capacitâncias entre 1 e 1000 µµF e se caracterizam por perdas extremamente baixas e grande estabilidade.
Condensadores de papel, que consistem em duas ou mais compridas tiras de folha metálica, separadas por fino papel encerado, sendo o conjunto enrolado em feitio de tubo (por isso também chamados “condensadores tubulares”). Os condensadores de papel constituem uma capacitância fixa e são fabricados nas capacitâncias compreendidas entre 0,0001 e 2 µF, sendo empregados para passagem e acoplamento de correntes de áudio e radiofrequência.
