ABC do Rádio – Parte II

CONDENSADORES EM SÉRIE

Ao se ligarem condensadores em série, isso equivalerá a termos um só condensador com dielétrico de maior espessura. E como a capacitância diminui à medida que o dielétrico é aumentado, a capacitância resultantes será menor que a do menor condensador assim associado. Este aumento na espessura do dielétrico resultante torna o conjunto apto a suportar maiores tensões sem que se dê a ruptura do dielétrico.

A capacitância resultante da conexão de condensadores em série se encontra pela seguinte fórmula:

1 / C = (1 / C1) + (1 / C2) = (1 / C3 ) + …

onde C = capacitância resultante


C1, C2 e C3 são as diversas capacitâncias individuais.

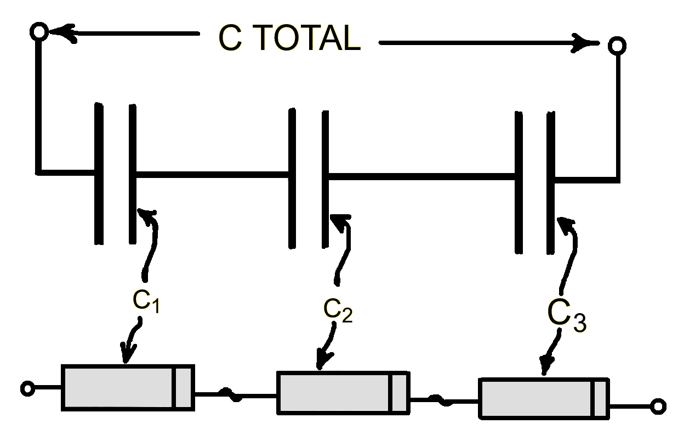

Fig. 18 — Condensadores em série.

Condensadores de tensão de trabalho moderada se costumam ligar em série a fim de se conseguir uma capacitância capaz de suportar tensões mais elevadas. A tensão de trabalho resultante não é simplesmente a soma das tensões individuais, a menos que os diversos condensadores dispostos em paralelo sejam do mesmo tipo, capacidade, e tensão de trabalho.

Para melhor compreendermos a função de condensadores e indutâncias num circuito elétrico de corrente contínua, recorreremos novamente à analogia com um sistema d’água, como está ilustrado à Fig. 19.

A água originada da bomba vem em jorros. As indutâncias são representadas por três diafragmas flexíveis com pequenos orifícios. Três reservatórios, 1, 2, 3, representam os condensadores.
