Tanto o tipo “seco” como o “molhado” de condensadores eletrolíticos, se fabricam para tensões até 500 volts e capacitâncias compreendidas entre 4 e 100 µF ou mais.
Se se aplicar polaridade errada a um condensador eletrolítico, a película dielétrica será destruída, fazendo com que se verifique através o condensador uma elevada corrente de escape.
CONDENSADORES EM PARALELO
Ao se ligarem condensadores em paralelo, isso equivalerá a termos um condensador com maior superfície total de armaduras. E como a capacitância é proporcional à área superficial das placas condutoras, a capacitância resultante será igual à soma das capacitâncias individuais ligadas em paralelo. Isto se poderá assim se exprimir:
C = C1 + C2 + C3 +…
onde C = capacitância resultante
C1, C2 e C3 são as diversas capacitâncias individuais.
Este fato se aplica na prática quando se queira obter uma capacitância incomum, a qual é conseguida pela conexão em paralelo de diversos condensadores de valores usuais.

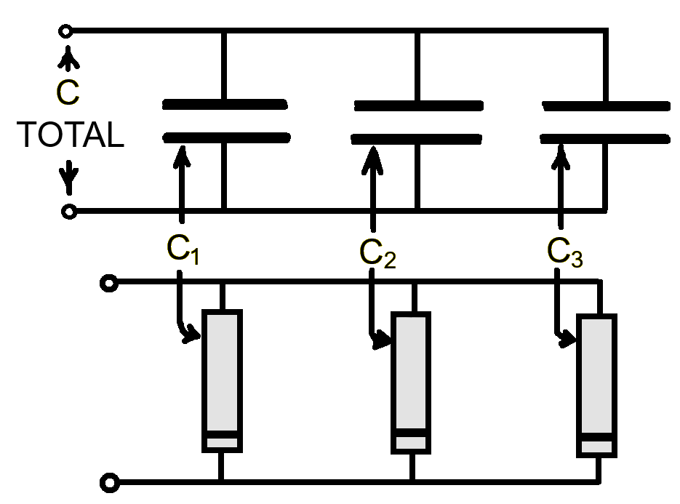

Fig. – 17 — Condensadores em paralelo.
Quando se ligam condensadores em paralelo, a tensão de trabalho do conjunto será limitada à do condensador de menor isolamento existente no circuito.
