Se for um osciloscópio digital, melhor ainda, porque, além de facilitar a medição dos valores de tensão nas formas de onda, ainda se pode utilizar a função FFT para avaliar a presença de harmônicos.
- Coloque uma resistência de carga em cada saída, deixe o equipamento ligado por cerca de 30 minutos. Observe se não há aquecimento excessivo no dissipador/transistores e se a(s) fonte(s) está(estão) se mantendo estáveis.
- Coloque as ponteiras do osciloscópio, na posição X10, em cada uma das cargas.
- Injete uma onda senoidal de 1 kHz, em cada uma das entradas, com tensão compatível com o especificado no manual do usuário.
- Os controles de tonalidade (grave, agudo, audibilidade) devem estar na posição flat e o balanço no centro.
Se não souber qual o valor especificado para o sinal de entrada, coloque o gerador de áudio no mínimo e vá aumentando até observar no osciloscópio que o sinal nas cargas começa a ser cortado. Veja a fig. 6.

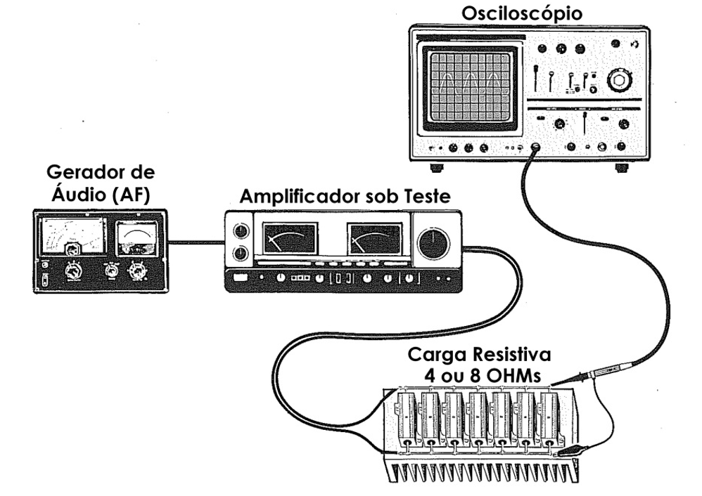

Figura 5 – Procedimento de teste com o osciloscópio e o gerador de áudio

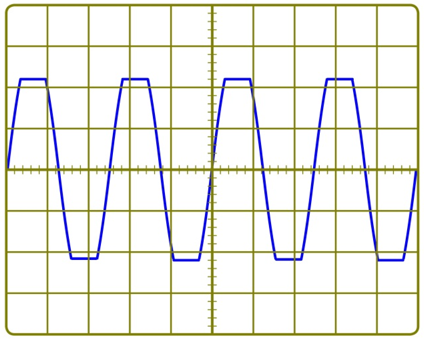

Figura 6 – Ajuste do sinal de entrada até o sinal de saída cortar.
