Algumas dicas para reparar amplificadores/receivers analógicos – Parte IV

Lá nas aulinhas básicas de eletricidade você aprende que, para medir uma corrente, precisamos interromper o circuito para colocar o amperímetro no meio do caminho, mas convenhamos que, às vezes, isto não é nada prático.

Nestas horas podemos chamar o Senhor Ohms, aplicar a sua Lei e medir a queda de tensão sobre um resistor por onde passa a corrente que queremos encontrar, a seguir, dividimos o valor desta queda de tensão pela resistência do tal resistor e o resultado da conta dá a corrente no resistor. Isso é teoria na prática.

Mas, de que resistor estamos falando neste caso?

Vou trazer de volta aquela figura da parte II desta série de artigos para facilitar a compreensão. Veja a fig. 3.

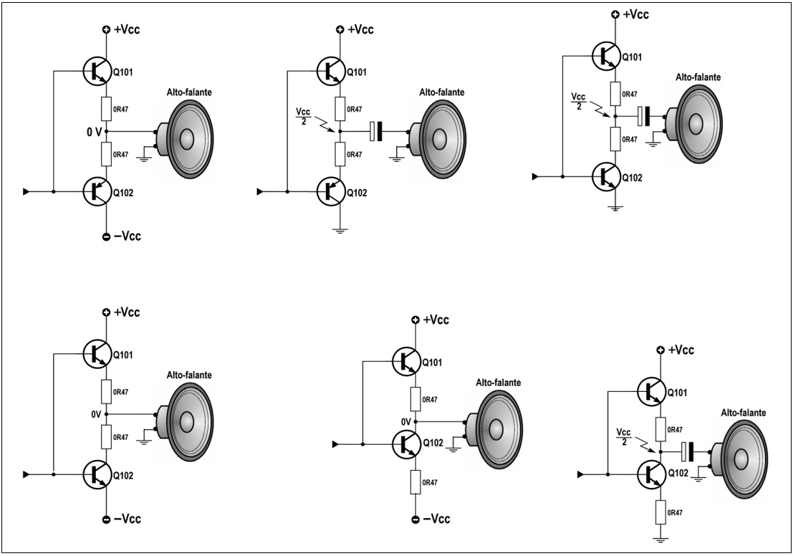

Fig. 3 – Tipos de saída de áudio

Repare que, seja qual for a configuração utilizada no amplificador, seja complementar, quase complementar, com fonte simétrica ou fonte simples, sempre teremos dois resistores em série na saída onde será ligado o alto falante. Estamos falando destes resistores.

Pois bem, é sobre um destes dois resistores que mediremos a queda tensão e dividiremos pela sua resistência, o que nos dará a corrente de bias.

Por exemplo, no esquema do Marantz 1120 da fig. 1 (canal esquerdo) estes resistores são R553 e R549 para o canal esquerdo e R554 e R550 para o canal direito mostrado na fig. 4., todos eles de 0,18 ohm.
