Algumas dicas para reparar amplificadores/receivers analógicos – Parte IV

De acordo como manual de serviço, a queda de tensão sobre estes resistores deve ficar entre 11 mV e 18 mV.

Qual será a corrente de bias em cada caso?

Aplicando a Lei de Ohm, se dividirmos 11 mV por 0,36 ohm (temos que considerar a soma dos dois resistores, pois estão em série) obteremos 30 mA.  Para 18 mV teremos 50 mA.


Podemos medir a queda de tensão sobre cada resistor individualmente se for o caso das configurações E e F.

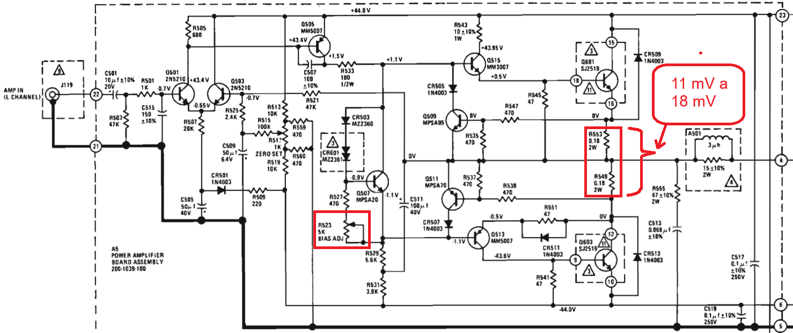

Fig. 4 – Canal esquerdo do Marantz 1120 mostrando o ajuste de bias

O que ajustar primeiro: DC off set ou bias current?

Embora tenha sido apresentado primeiro o ajuste de DC off set, o fiz para chamar atenção da importância de se verificar se não há tensão nos terminais de saída que possam danificar o alto falante, entretanto, o primeiro ajuste a ser feito deve ser o de bias current, pois ela será responsável por aquecimento nos transistores de saída se estiver acima do permitido, o que poderá danificá-los.

Hora de pegar o osciloscópio

Um bom reparo ainda carece que se verifique o comportamento do amplificador, sobre uma resistência de carga para um sinal senoidal de 1 kHz aplicado a entrada, e se verifique que entrega a potência especificada sem distorção.  Veja o procedimento de teste na fig. 5.
