Observe que o trimpot de ajuste fica localizado no par diferencial de entrada do sinal.
Segundo o manual de serviço devemos obter 0 V +/- 50 mV no terminal onde vai ligado o alto falante.

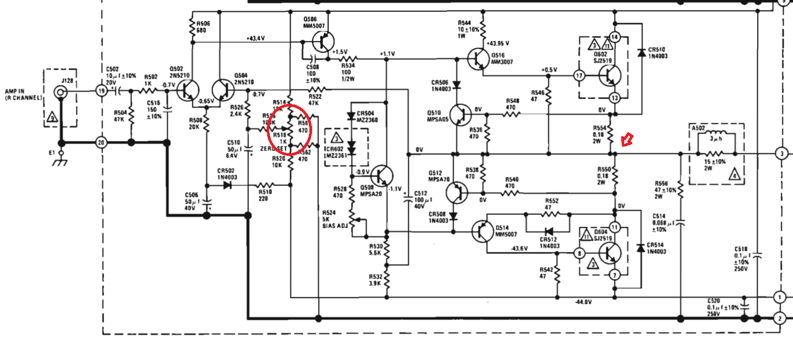

Fig. 1 – Esquema do canal direito do receiver Marantz 120
Componentes críticos
Antes de prosseguir para tratar do ajuste de bias, vou aproveitar o esquema da fig. 1 para chamar atenção de um detalhe, muito importante, para o qual alguns técnicos, às vezes, não dão a devida importância.
Observe que alguns componentes estão dentro de uma área pontilha com um ponto de exclamação dentro de um triângulo.
Sempre que este sinal aparece ao lado de um componente indica que se trata de um componente crítico cujas especificações devem ser rigorosamente observadas.
Corrente de bias ou corrente de repouso, o que é?
Antes de mostrar como fazer o ajuste da corrente de bias vamos entender como ele atua e quais as implicações quando esta corrente está acima do estabelecido no projeto.
Sempre defendo a ideia que só se deve fazer alguma coisa quando se sabe o que está fazendo, sendo assim, vamos relembrar ou entender o que é a corrente de repouso.
Todo técnico em eletrônica já nasce sabendo que um transistor, para funcionar como amplificador, precisa ser polarizado e daí surge o ponto de operação ou ponto quiescente, sobre o qual já tratei em outros artigos aqui na revista.
