Com isso, o transistor que irá conduzir é T2. T1, por receber o semiciclo em fase com a entrada (negativo), entrará no corte. Com isso circulará uma corrente (IC) do transistor T2 na metade inferior do transformador de saída. Como a parte inferior do enrolamento primário está em defasagem com o secundário, o sinal aparecerá invertido na saída. Veja a figura 07-B.
Como podemos observar, cada transistor amplifica metade do ciclo do sinal aplicado à entrada (OPERAÇÃO EM Classe B). No circuito mostrado acima, o próprio sinal coloca os transistores no estado de condução quando aplicado às bases. Quando o sinal aplicado à base de um transistor cai abaixo de 0,7 V o outro ainda não entrou em condução ocorre uma distorção indesejada no sinal de saída denominada de distorção de cruzamento ou CROSS-OVER. Veja a figura 08.

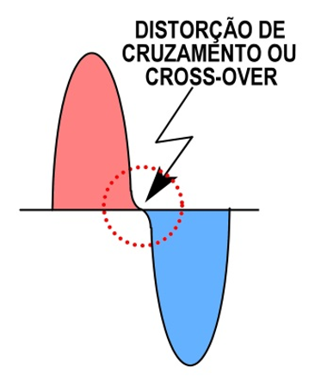

FIGURA 08 – Distorção cross-over
Para evitar este problema, coloca-se uma ligeira polarização nas bases dos transistores, fazendo com que os eles estejam no limiar da condução. Observe o circuito mostrado na figura 09, onde temos dois resistores de polarização de base (R1 e R2).
FIGURA 09 – Circuito push-pull operando na classe AB
