Observe a figura 03, onde temos ilustrado um circuito com este tipo de acoplamento.

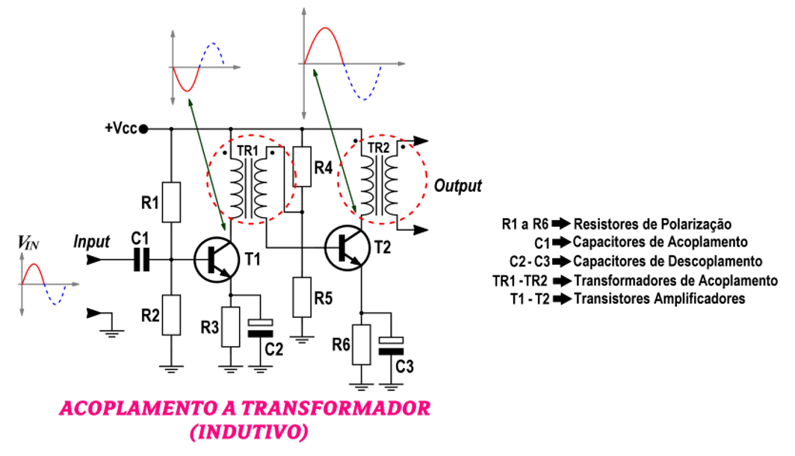

FIGURA 03 – Acoplamento Indutivo (por transformador)
ACOPLAMENTO DIRETO: Neste caso, o sinal é transferido diretamente da saída de um estágio à entrada do estágio seguinte. Não há isolamento DC, o que significa que a tensão de saída do estágio anterior também será a tensão de polarização da entrada do estágio seguinte.
Apesar de ter a melhor resposta de frequência de todos os tipo de acoplamento, um defeito em um estágio altera a tensão dos estágios seguintes, em um efeito cascata, o que dificulta o isolamento do estágio defeituoso.
Observe a figura 04, onde temos ilustrado um circuito com este tipo de acoplamento.

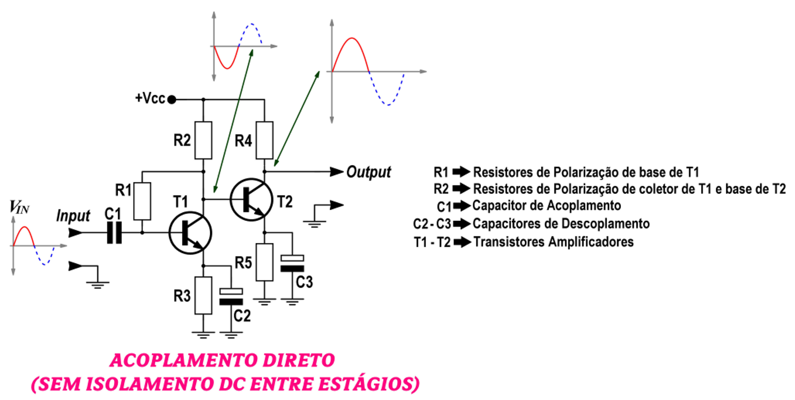

FIGURA 04 – Acoplamento direto.
