Depois de duas edições ausente por motivo de saúde, estou retornando e trazendo a vocês, estimados leitores, a última parte da série sobre transistores bipolares. No presente artigo iremos abordar os tipos de acoplamentos entre estágios transistorizados, daremos uma olhada nos estágios de saída de potência utilizados nos amplificadores de áudio, abordaremos a distorção por cross-over e a utilização da classe AB e outros tópicos importantes sobre transistores bipolares. Então, vamos nessa!
TIPOS DE ACOPLAMENTOS ENTRE ESTÁGIOS AMPLIFICADORES
Conforme já vimos anteriormente, o transistor pode ser utilizado para amplificação de sinais. No entanto, muitas vezes, um único estágio amplificador é insuficiente para amplificar um sinal, como por exemplo, um sinal de áudio. A forma como um sinal é transferido de um estágio amplificador para outro é denominado de ACOPLAMENTO. Observe a figura 01. Nela, podemos observar que o sinal de entrada é aplicado ao primeiro estágio amplificador e, em seguida, transferido para o segundo estágio e depois ao terceiro estágio até ser aplicado ao alto-falante. A transferência do sinal de um estágio a outro pode ser feita de três maneiras básicas: de forma capacitiva (utilizando um capacitor de acoplamento), de forma indutiva (utilizando um transformador acoplador) ou de forma direta onde a saída de um estágio é ligado diretamente na entrada do próximo estágio.

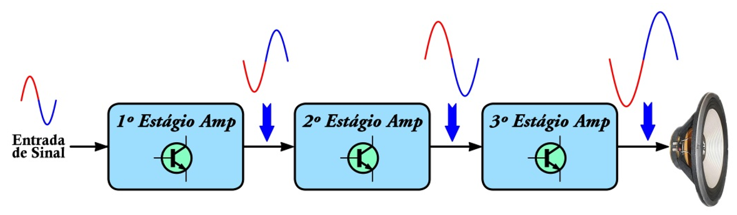

FIGURA 01 – Acoplamento entre estágios amplificadores
ACOPLAMENTO CAPACITIVO: Neste caso, o sinal de saída de um estágio é acoplado através de um capacitor (capacitor de acoplamento) na entrada do próximo estágio. Este tipo de acoplamento permite isolar a tensão DC de polarização de saída do estágio anterior da polarização DC da entrada do próximo estágio. Ele possui uma resposta boa para as frequências mais altas (agudos) em detrimento da uma resposta inferior para as baixas frequências.
