Essas linhas não são trilhas definitivas; elas representam as conexões elétricas entre os componentes que você, como projetista, precisará organizar.
Agora você pode reposicionar cada footprint dentro de uma área delimitada por um retângulo, clicando no elemento, movendo-o com o mouse para uma nova posição e clicando de novo no botão esquerdo. Se necessário, use a tecla ‘R’ (rotate) para girar o footprint em 90° com cada clique.
Para trocar o footprint de um componente qualquer, dê um clique duplo sobre esse componente e na tela que surgir (‘Footprint Properties’) selecione embaixo à direita a opção ‘Change Footprint…’. Agora selecione ‘Change Footprints with Library id’ e à direita dessa linha clique nos três tracinhos da biblioteca. Por fim, selecione um novo footprint na tela que surgir. Tudo isso já foi visto na parte I desse nosso artigo.
3. Posicionamento Estratégico dos footprints

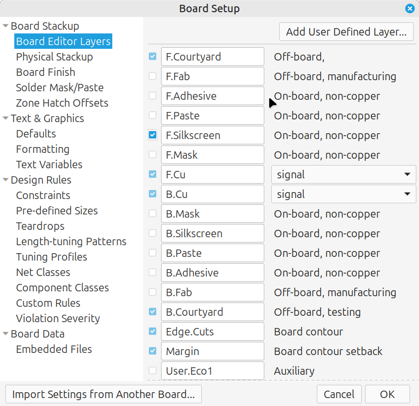

Antes de projetar a placa PCB é importante configurar o canvas, a área do desenho, eliminando os layers (camadas) que não vamos usar. Assim, ainda no editor de PCB, na barra de menus no topo da tela clique em File>Board Setup… (ou clique no topo no segundo ícone, com uma engrenagem, ao lado do ícone de um disquete de salvar). Na tela que surgir deixe marcadas somente as camadas que vão ser usadas no projeto. Por exemplo, se no lado dos componentes vai ter uma serigrafia deixe marcado a opção F.Silkscreen (Front Silkscreen). Algumas opções são obrigatórias, como a B.Cu (Back Copper), o lado da solda, onde vão ser soldados os componentes.
O segredo de uma boa PCB não está apenas no visual, mas na funcionalidade. No caso de um gerador de alta tensão, o posicionamento é um tanto crítico. Devemos primeiramente pensar no isolamento elétrico, mantendo os componentes de baixa tensão antes do transformador (alimentação de entrada e oscilador) fisicamente afastados da saída de alta tensão para evitar arcos elétricos indesejados. Depois temos a questão da dissipação, o transistor 2SD882 pode aquecer durante o uso prolongado; assim devemos posicioná-lo de forma que haja espaço para circulação de ar ou, se necessário, montá-lo num pequeno dissipador térmico.
Nessa etapa, sugerimos ao leitor arrastar cada footprint para a esquerda ou para a direita conforme a posição de seu correspondente componente no esquemático. Por exemplo, o terminal J1, a chave S1, o LED e seu resistor R1 ficariam à esquerda do footprint do transformador; já os terminais J2 e J3 junto com o resistor R3 ficariam à direita.
