Então, mãos à obra! Primeiro, no seu PC abra o KiCad. Essa é a tela principal. Agora note que à esquerda dessa tela aberta, temos uma pasta com o mesmo nome que demos ao nosso projeto na parte I com a extensão ‘.kicad_pro’. Dentro dessa pasta existem dois arquivos também com o mesmo nome, porem com as extensões ‘.kicad_sch’ e ‘.kicad_pcb’; o primeiro é o esquema eletrônico do nosso gerador de alta tensão, o segundo será nosso projeto da placa PCB. Também existe uma pasta de backup com todas as versões salvas de nossos desenhos, compactados. Veja tela abaixo.

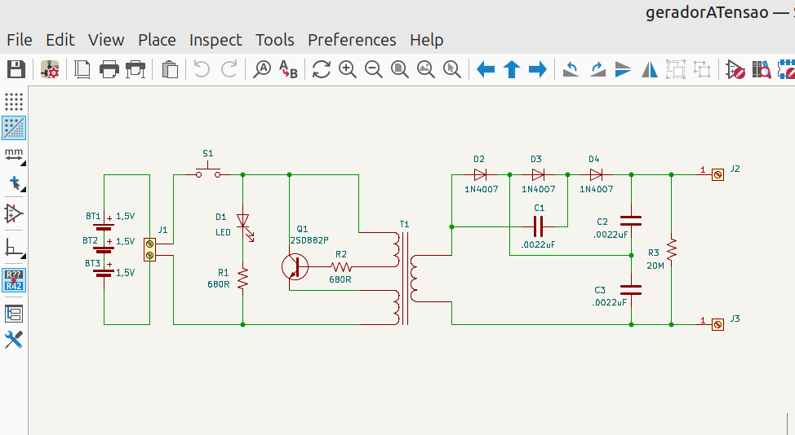

Clique duas vezes sobre o arquivo ‘geradorATensao.kicad_sch’ para abrir o editor de esquemáticos carregado com o desenho do nosso projeto que desenhamos na primeira parte desse nosso artigo. Veja a imagem mostrada abaixo.
