Ademir Freitas Machado – PT9-HP
Antena de transmissão para V/UHF especial para satélites
Ainda fazendo experiencias com satélites, resolvemos montar uma antena que dá um certo ganho na transmissão (10 dBi em UHF e 6,3 dBi em VHF), especialmente em VHF, já que em alguns deles a faixa de subida e em VHF e descida em UHF. Nossa escolha não poderia ter sido melhor: uma antena projetada pelo renomado colega Roland Zurmely – PY4ZBZ – que trabalha nas duas bandas e utiliza um único cabo coaxial.
Evidentemente, utilizamos o material que tínhamos em mãos, mas os resultados foram
extraordinários: ROE de 1:1 em VHF. Refizemos o desenho e colocamos detalhes das medidas, que tivemos que levantar antes de preparar a gondola – novamente um pau roliço de banner. Pode-se também usar um cabo de vassoura, desde que seja de madeira!

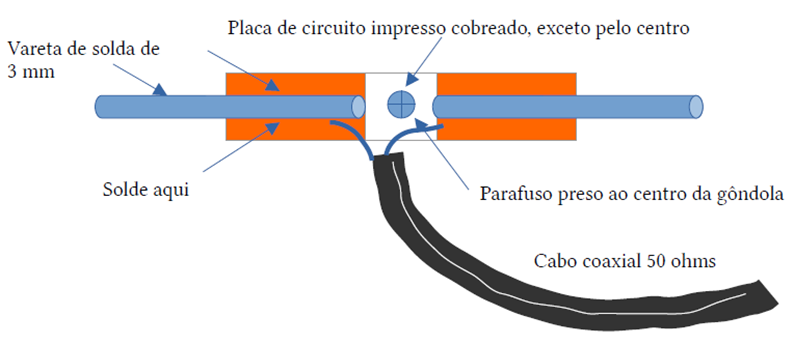

Devo dizer que nossa antena ficou um tanto “delicada”, especialmente o suporte do dipolo, no caso um pedacinho de fenolite cobreada. Os elementos foram encaixados em rasgos feitos na madeira com uma serrinha e depois colados com cola para madeira, para dar uma certa firmeza na estrutura e por fim receberam uma generosa camada de cola quente. Abaixo um desenho de como ficou preso o elemento irradiante, neste caso para VHF.
Diferente da antena original, nos utilizamos varetas de solda com diâmetros de 3mm para VHF e 1,5 mm para os elementos de UHF. Neste caso o espaçamento do elemento irradiante (IV e IU) respeitou o projeto onde o autor utilizou diâmetro maior. Nosso desenho e exatamente o que fizemos na prática.
